OpenCL概论

摘要：异构计算背景下，高效利用多类型硬件并行计算能力成为开发核心需求，OpenCL 作为跨平台异构计算行业标准，通过硬件抽象层、厂商驱动适配、全场景无绑定三大核心设计逻辑，实现了一套代码对 CPU、GPU、FPGA 等硬件的通用调用，有效区分于 CUDA、AVX 等专属型计算框架 / 指令集。本文从 OpenCL 的核心定义与技术差异出发，系统剖析其平台、内存、执行、编程四大核心架构的设计原理与运行机制，包括平台模型的层级结构、内存模型的层次划分与优化策略、执行模型的工作项 / 工作组调度规则、两种并行编程模型的应用特点；并以矩阵相乘为案例，完整阐述 OpenCL 程序从初始化、内核编译加载、内存对象创建与数据传输，到内核执行、资源释放的全开发流程，给出具体的 C 语言实现代码与性能测试结果；同时梳理了 OpenCL 自带 Profiling 功能及 Intel VTune、NVIDIA Nsight、AMD Radeon Profiler 等主流性能分析工具的应用场景与核心功能。本文从理论与实践两方面，介绍了 OpenCL 的概念与基本开发流程，帮助读者快速掌握 OpenCL 的技术要点与应用方法。 关键字：OpenCL；异构计算；并行计算；平台模型；内存模型；内核编程；性能分析；矩阵运算

1 什么是OpenCL

  在异构计算日益普及的今天，如何高效利用CPU、GPU、FPGA等不同硬件的并行计算潜力，实现密集型任务的加速，成为开发者关注的核心问题。而OpenCL（Open Computing Language）作为跨平台异构计算的行业标准，正是为解决这一痛点而生——它允许开发者通过一套统一的代码，调用各类硬件的并行计算能力，广泛应用于矩阵运算、图像处理、深度学习推理等计算密集型场景，彻底打破了不同硬件平台间的开发壁垒。

  OpenCL的跨平台特性，并非孤立存在，其设计逻辑与OpenGL（图形渲染标准）、OpenVx（计算机视觉标准）等开源行业标准一脉相承，均以“统一接口、屏蔽差异、兼容多端”为核心原则，具体可拆解为三大核心设计逻辑：

  • 硬件抽象层（HAL）：屏蔽底层差异，降低开发门槛。通过标准化的API接口，将不同厂商、不同类型硬件（如NVIDIA/AMD独立GPU、Intel集成GPU与CPU、Xilinx FPGA）的底层驱动差异进行封装，开发者无需深入了解各类硬件的架构细节、指令集特性，即可通过统一接口调用硬件的计算资源。

  • 厂商驱动适配：标准化与硬件个性化的平衡。OpenCL仅定义统一的接口规范，硬件厂商（NVIDIA、AMD、Intel等）需按照该标准，开发适配自身硬件的驱动程序，将OpenCL标准API映射为自身硬件可识别、可执行的底层指令集。这种模式既保证了开发者调用接口的统一性，也让厂商能够充分发挥自身硬件的性能优势。

  • 全场景无绑定：跨系统、跨架构的普适性。OpenCL不绑定任何特定操作系统（Windows、Linux、MacOS、Android等），也不依赖特定硬件架构（x86、ARM、RISC-V等），一套代码经过一次编写、编译后，可直接在所有支持OpenCL标准的硬件与系统环境中运行，大幅降低多平台开发的成本与工作量。

  这里需要明确一个核心认知：OpenCL是一套通用异构计算标准，而非专门针对GPU设计的计算框架。这意味着，其适用范围覆盖所有支持OpenCL标准的硬件设备，包括CPU、GPU、FPGA、DSP等，GPU仅是其支持的硬件类型之一，而非唯一载体。厘清这一认知，才能准确区分OpenCL与AVX、CUDA等同类技术的差异：

  AVX、Neon等属于特定CPU架构的SIMD（单指令多数据）指令集，其核心作用是提升CPU的并行计算能力，具有极强的硬件依赖性——仅能在支持该指令集的CPU上运行，且需开发者针对性编写指令集相关代码；而OpenCL底层可根据硬件环境，自动调用AVX、Neon等指令集，实现硬件资源的最大化利用，无需开发者手动适配。

  CUDA与OpenCL的定位最为接近，均为异构计算框架，但核心差异在于平台兼容性：CUDA是NVIDIA推出的专属异构计算框架，仅能在NVIDIA系列GPU上运行，其优势在于深度适配NVIDIA GPU架构，可充分发挥其性能潜力；而OpenCL作为通用标准，支持全厂商、全类型硬件，兼容性更强，但也因此需要兼顾各类硬件的共性，无法针对性适配单一硬件的架构特性。

  当然，通用化必然伴随着一定的性能取舍——这是跨平台技术的共性特点。不同类型、不同厂商的硬件，在架构设计、性能瓶颈、计算优势上存在显著差异（如GPU擅长大规模并行浮点运算，FPGA擅长低延迟、高吞吐量的固定任务计算，CPU擅长串行计算与复杂逻辑控制），而OpenCL作为通用标准，需兼顾各类硬件的共性，无法针对性利用单一硬件的专属特性，因此在特定硬件平台上，其性能往往略逊于CUDA这类专属框架，或AVX这类硬件原生指令集。

  因此，OpenCL的核心价值在于“跨平台通用性”，为多硬件、多系统场景下的异构计算开发提供了高效、便捷的解决方案，尤其适合需要覆盖多终端、多硬件平台的产品开发；但在实际工程应用中，开发者需结合具体的任务需求（计算类型、延迟要求、吞吐量需求）与目标计算平台，进行针对性的优化（如结合硬件特性调整并行粒度、优化内存访问模式），或选择更适配的计算框架/指令集，实现“通用性”与“性能”的平衡。

  接下来，我会从整体层面介绍OpenCL，但是为了保持文章的简洁性，我会避免详细介绍OpenCL的每个组件和细节。在此之前，需要阅读者有一定的C语言基础，计算机体系结构知识，以及对并行计算、异构计算的基本理解，如果使用过OpenGL/Metal之类渲染API，将能够更快的理解OpenCL相关概念。

2 OpenCL架构

2.1 平台模型

  OpenCL的平台模型结构如图所示，其核心架构由一个主机（host）与一个或多个OpenCL设备（OpenCL Device）相互连接构成，形成统一的计算平台，各组件层级分明、协同工作，共同完成各类并行计算任务。 从硬件层级划分来看，平台模型呈现清晰的分层结构：最上层为主机（host），作为整个计算平台的控制核心；中间层为OpenCL设备，每个OpenCL设备可进一步分割为一个或多个计算单元（Compute Unit，简称CU）；最底层为处理单元（Processing Element，简称PE），每个计算单元（CU）又能拆解为一个或多个处理单元（PE），所有具体的计算操作（如数据运算、逻辑处理等）均在处理单元（PE）中实际执行，PE是OpenCL平台中完成计算任务的最小硬件单元。

  从软件执行流程来看，所有基于OpenCL编写的应用程序，其启动与终止均在主机（host）端完成，主机端承担着整个平台计算资源的统一管理职责，包括设备枚举、资源分配、命令调度等核心功能。应用程序运行过程中，主机（host）会根据计算需求，向各个OpenCL设备的处理单元（PE）发送具体的计算命令，协调各设备、各单元有序完成计算任务。

  在并行执行机制上，同一个计算单元（CU）内的所有处理单元（PE）会遵循完全相同的指令流程，实现并行计算。这种指令执行流支持两种模式，分别是单指令多数据模式（SIMD，Single Instruction Multiple Data）和单程序多数据模式（SPMD，Single Program Multiple Data），可根据具体计算场景的需求灵活适配，保障并行计算的高效性。

2.2 内存模型

  OpenCL的内存模型定义了主机与设备之间、设备内部不同内存区域之间的访问方式、共享机制和同步策略。内存模型是并行计算的重要组成部分，它直接影响到程序的性能和正确性。OpenCL 的内存模型提供了多种内存区域和访问策略，使得开发者能够在不同硬件平台上高效地执行并行计算任务。

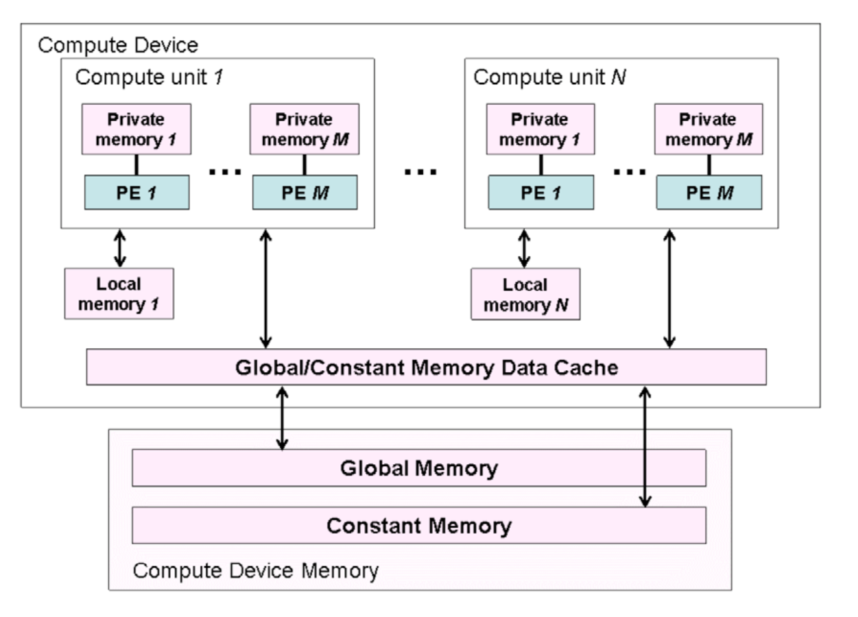

2.2.1 OpenCL 内存层次结构

  OpenCL 的内存层次结构由多个内存区域组成，不同的内存区域具有不同的访问权限、生命周期和性能特征。这些内存区域包括：

  • 主机内存（Host Memory）：主机内存是运行 OpenCL 程序的主机设备（通常是 CPU）上的内存。它用于存储主机端的数据和 OpenCL 程序的控制信息。主机内存的数据通过缓冲区传输到设备内存，计算完成后结果再传回主机内存。

  • 全局内存（Global Memory）：全局内存是设备上的共享内存区域，用于存储所有设备端可访问的数据。所有计算单元都可以访问全局内存，但它的访问速度较慢，因此需要优化其访问。

  • 局部内存（Local Memory）：局部内存是每个计算单元（Compute Unit）内部的内存区域，用于存储工作项的中间数据。局部内存的访问速度比全局内存更快，通常用于计算过程中需要频繁访问的数据。

  • 常量内存（Constant Memory）：常量内存用于存储不变的、只读的数据。它的访问速度较快，适合存储一些在程序执行期间不会改变的小数据集。

  • 私有内存（Private Memory）：每个工作项都有自己的私有内存区域，存储该工作项的局部数据。私有内存的访问速度极快，但每个工作项只能访问自己的私有内存。

  • 图像内存（Image Memory）：OpenCL 提供的专门用于图像处理的内存区域，适用于存储图像数据并进行高效的图像读取和写入操作。

2.2.2 内存访问模型

  OpenCL 提供了多种内存访问模式和机制，包括同步访问、异步访问、内存屏障和原子操作等，来确保程序的正确性并提高性能。

  • 同步访问与异步访问：同步访问要求主机和设备之间的操作按顺序执行，只有前一个操作完成后才能进行下一个操作。异步访问则允许主机和设备并行执行操作，数据传输和计算可以同时进行，从而提高效率。

  • 内存屏障（Memory Barriers）：内存屏障用于确保内存访问的顺序性，防止由于并行计算产生的数据竞争和同步问题。OpenCL 提供了全局内存屏障和局部内存屏障，确保各个工作项之间按照指定的顺序访问内存。

  • 原子操作（Atomic Operations）：原子操作允许多个工作项对同一内存地址进行并发操作时，保证操作的原子性。OpenCL 提供了原子操作来确保数据的一致性，避免数据竞争问题。原子操作常用于计数器更新、共享数据的加法等场景。

  需要注意的是OpenCL规定了较为宽松的内存模型：

  • 工作节点内部一致性：在每个工作节点内，所有的内存访问（包括对local和global内存的访问）是有序的，即对内存的访问是线性的。这样可以保证单个工作节点的计算是正确的。

  • 工作组内部的一致性：在同一个工作组内的所有工作节点，通过使用内存屏障（如barrier函数），可以确保工作组内的local memory和global memory在内存屏障前后的访问一致。这是OpenCL为确保工作组内的正确性所提供的一种同步机制。

  • 跨工作组的一致性：OpenCL不提供跨工作组的内存一致性保证。即，不同工作组内的工作节点对global memory的访问可能在不同时间看到不同的值。为了保证不同工作组之间的数据一致性，开发者需要手动实现同步机制，比如使用clFinish或者clFlush等函数来确保执行顺序。

3. 内存优化策略

  内存优化是提升 OpenCL 程序性能的关键。通过合理利用不同类型的内存和访问模式，开发者可以显著减少内存访问延迟和提升计算效率。以下是常见的内存优化策略：

  • 使用局部内存：局部内存的访问速度比全局内存快，因此将常用数据存储在局部内存中，能够有效减少对全局内存的访问，提升性能。

  • 合理使用内存屏障：内存屏障可以确保不同工作项之间正确地同步内存访问。尽管内存屏障在确保程序正确性方面非常重要，但过多的内存屏障可能会影响程序性能，因此应该根据实际需求合理使用。

  • 减少主机与设备之间的数据传输：主机和设备之间的数据传输通常是性能瓶颈，因此应该尽量减少数据传输的次数和数据量。此外，可以使用异步数据传输来提高效率。

  OpenCL 的内存模型通过提供多个内存区域和灵活的内存访问策略，使得开发者能够在并行计算中有效管理和优化数据访问。通过合理选择内存类型、使用内存屏障和原子操作，以及采取内存优化策略，开发者可以最大化计算资源的使用效率，减少性能瓶颈，并确保程序在不同硬件平台上的正确执行。了解和优化 OpenCL 内存模型对于高效的并行计算至关重要。

2.3 执行模型

  OpenCL 的执行模型描述了主机（Host）和设备（Device）如何在并行计算中协同工作。OpenCL 的执行流程涉及从主机端启动计算任务到设备端完成并返回结果的全过程。执行模型的核心是主机端的控制与调度，以及设备端的并行执行。

  主机端在 OpenCL 中扮演着控制核心的角色，负责管理整个计算过程。主机端的任务包括：

  • 设备管理：主机负责枚举系统中的 OpenCL 设备，选择合适的设备来执行任务。

  • 内存管理：主机端负责分配和管理内存，将数据从主机内存传输到设备内存，计算完成后将结果从设备内存传回主机内存。

  • 命令调度：主机通过命令队列向设备发送计算命令，控制计算任务的执行顺序。主机端可以通过不同的命令队列来控制任务的并行度和执行顺序。

  • 设备间同步：主机负责协调多个设备之间的同步，确保多设备之间的数据一致性和任务执行的正确性。

  设备端负责实际的计算任务，它可以是 CPU、GPU 或其他计算加速设备。设备端的核心是计算单元（Compute Unit，CU）和处理单元（Processing Element，PE）。

  • 计算单元（Compute Unit，CU）：每个设备由多个计算单元组成，每个计算单元负责执行具体的计算任务。计算单元内有多个处理单元，这些处理单元同时执行相同的指令流。

  • 处理单元（Processing Element，PE）：处理单元是执行计算操作的最小单位，每个 PE 执行任务中的一部分计算。

  OpenCL 的设备执行采用并行计算模式，多个工作项（Work-item）在设备的不同处理单元上并行执行。工作项由工作组（Work-group）组织，工作组中的工作项共享局部内存，通过内存屏障进行同步。不同的工作组在不同的计算单元上独立执行。 每个工作项是一个计算任务，多个工作项被组织成一个工作组。工作项之间可以并行执行，但工作组之间的执行顺序是不确定的，通常需要显式的同步机制来保证多个工作组之间的协调。

  • 工作项（Work-item）：是 OpenCL 中最小的计算单位。每个工作项都执行内核代码中的一部分。工作项按顺序执行内核中的指令，且每个工作项都有一个唯一的索引，用于标识其在计算中的位置。

  • 工作组（Work-group）：多个工作项组成一个工作组。工作组的大小由开发者在运行时指定。工作组内的工作项共享局部内存，可以使用内存屏障来同步。工作组的调度是由 OpenCL 运行时决定的，通常由一个或多个计算单元来执行。

  OpenCL 执行模型支持两种核心执行模式，与平台模型的并行机制相互呼应：一是单指令多数据（SIMD）模式，即所有工作项执行完全相同的指令，仅处理不同的数据，适合数据密集型、逻辑一致的并行场景；二是单程序多数据（SPMD）模式，即每个工作项执行相同的内核程序，但可根据自身标识（如工作项ID）执行不同的分支逻辑，灵活性更高，适用于逻辑相对复杂的并行场景。

  由于任务是并发执行的，OpenCL 提供了多种同步机制来确保并行计算中的正确性和高效性，包括：

  • 内存屏障（Memory Barriers）：用于确保不同工作项之间的内存访问顺序。

  • 工作组同步（Work-group Synchronization）：在同一工作组内，工作项可以通过 barrier() 函数进行同步，确保所有工作项在继续执行前完成指定的任务。

  • 全局同步（Global Synchronization）：OpenCL 默认不支持全局同步，因此需要通过显式的同步手段（如 clFinish()、clFlush()）来保证多个工作组之间的同步。

  • 事件（Events）：OpenCL 提供事件机制来跟踪命令的执行状态，允许主机端和设备端进行异步操作和同步。

2.3.1 工作组的划分

  在 OpenCL 中，工作组（Work-group）和工作项（Work-item）是进行并行计算的基本单位。工作组是一组工作项，它们通常会一起被调度到同一个计算单元（Compute Unit）中执行。工作项则是最小的计算单元，负责执行计算任务。

  在二维工作空间中，工作项和工作组的划分需要满足一定的规则，保证计算资源得到有效分配，同时避免不必要的计算开销。

工作组的划分   假设给定一个二维工作空间 ( $NDRange(G_x, G_y)$ )，其中 $( G_x )$ 和 $( G_y )$ 分别表示工作空间在 $X$ 和 $Y$ 维度上的大小。这个工作空间需要被划分成若干个工作组，每个工作组的大小为 $( S_x \times S_y )$，其中 $( S_x )$ 和 $( S_y )$ 分别表示工作组在 $X$ 和 $Y$ 维度上的大小。为了确保工作空间能够完全被工作组填充，必须满足以下条件：

  • Gx 必须是 Sx 的整数倍：即工作空间的 X 维度大小 $( G_x )$ 必须能够整除每个工作组在 $X$ 维度上的大小 $( S_x )$。

  • Gy 必须是 Sy 的整数倍：即工作空间的 Y 维度大小 $( G_y )$ 必须能够整除每个工作组在 $Y$ 维度上的大小 $( S_y )$。

  换句话说，工作空间必须能够被工作组均匀地划分，确保没有剩余的工作项。

工作项与工作组的关系

  • 每个工作项在工作空间中的位置由其 global ID（全局 ID）唯一标识。全局 ID 是工作项在整个工作空间中的唯一标识，它通过计算工作项的工作组 ID（work-group ID）和局部 ID（local ID）来得到。

  • 工作项的 global ID：每个工作项的 global ID 是由其所在的工作组 ID 和局部 ID 确定的。具体来说，假设在工作组中某个工作项的局部 ID 是 $( (s_x, s_y) )$，工作组的 ID 是 $( (w_x, w_y) )$，则该工作项的 $global ID ( (g_x, g_y) )$ 可以通过以下公式计算： $$ [ (g_x, g_y) = (w_x \times S_x + s_x, w_y \times S_y + s_y) ] $$ 其中：

    • $( g_x, g_y )$ 是该工作项的全局 ID。

    • $( w_x, w_y )$ 是工作组的 ID。

    • $( s_x, s_y )$ 是该工作项在工作组中的局部 ID。

    • $( S_x, S_y )$ 是工作组的大小（在 X 和 Y 维度上的大小）。

  • 工作组的 global ID：根据公式，每个工作组的 global ID 可以通过其工作组 ID 和局部 ID 推算出来。

  • 局部 ID 与工作组 ID 的推算：反过来，如果给定一个工作项的 global ID，我们可以通过以下公式计算其对应的 工作组 ID： $$ [ (w_x, w_y) = \left( \frac{g_x - s_x}{S_x}, \frac{g_y - s_y}{S_y} \right) ] $$

  其中，$( g_x, g_y )$ 是工作项的 global ID，$( s_x, s_y )$ 是该工作项在工作组内的局部 ID，$( S_x, S_y )$ 是工作组的大小。

工作组与工作项的数量与划分   工作空间中的工作项总数 $( G_x \times G_y )$ 必须等于工作组数量 $( \left( \frac{G_x}{S_x} \right) \times \left( \frac{G_y}{S_y} \right) )$ 与每个工作组内工作项数 $( S_x \times S_y )$ 的乘积，即： $$ [ G_x \times G_y = \left( \frac{G_x}{S_x} \right) \times \left( \frac{G_y}{S_y} \right) \times S_x \times S_y ] $$

  这意味着，工作空间的大小需要恰好能够分割成若干个工作组，每个工作组都包含相同数量的工作项，并且不留余项。

注意事项

  • 维度一致性：在划分工作空间时，确保每个维度上的工作空间大小能够整除工作组的大小。如果 $( G_x )$ 不是 $( S_x )$ 的整数倍，或者 $( G_y )$ 不是 $( S_y )$ 的整数倍，那么在执行时会出现未覆盖的工作项，导致计算资源的浪费或错误。因此，确保工作空间的大小与工作组的大小之间是兼容的至关重要。

  • 工作组与硬件资源：在实际应用中，工作组的大小需要根据硬件资源来合理调整。例如，某些设备的计算单元有更高的执行效率，当工作组的大小与设备的计算单元的大小匹配时，性能可以达到最佳。因此，在设置工作组的大小时，考虑设备的特性（如计算单元的数量、寄存器大小等）会影响程序的性能。

  • 局部 ID 的分配：工作项的局部 ID 在工作组内是唯一的，即每个工作项的局部 ID 都应该在工作组内从 0 到 $( S_x - 1 )$ 和从 0 到 $( S_y - 1 )$ 范围内。例如，假设一个工作组在 X 维度上有 4 个工作项，则局部 ID 的值应该是 0、1、2、3。

  • 跨工作组同步：需要注意的是，工作组之间是 不直接同步的，即 OpenCL 默认不提供跨工作组的同步机制。开发者需要通过显式的同步机制来保证不同工作组之间的执行顺序或数据一致性。例如，可以使用 clFinish() 或事件（Event）来确保不同工作组的执行顺序。

  • 执行模式的选择：在不同的计算场景下，可以选择合适的工作组和工作项大小来优化计算性能。根据硬件架构的特点，例如每个计算单元的 SIMD 宽度或最大支持的工作组大小，适当调整工作组的维度可以带来性能上的提升。

2.4 编程模型

  OpenCL 支持两种主要的并行编程模型：数据并行编程模型（Data-Parallel Model）和 任务并行编程模型（Task-Parallel Model），并且还支持这两种模型的混合形式。   数据并行模型中，相同的操作指令被应用于不同的内存对象的不同元素上，即同一系列指令对不同的内存元素执行相同的操作。开发者可以利用工作项的 global ID 或 local ID 来映射工作项所作用的内存元素。每个工作项都在该内存元素上执行操作。在严格意义上的数据并行模型中，每个工作项与其操作的内存元素之间存在一对一的映射关系。但 OpenCL 实现的是一个宽松的数据并行模型，它并不要求每个工作项和内存元素之间一定要有严格的一对一映射关系。OpenCL 提供了分级的数据并行编程模型，其中包括：

  • 显式分级模型：用户需要指定用于进行数据并行计算的工作项数目，并且必须明确每个工作项所属的工作组。通过这种方式，用户可以更精确地控制任务的分配和执行。

  • 隐式分级模型：在隐式分级模型中，OpenCL 运行时会自动管理工作项与工作组的分配，开发者只需要关注计算任务的实现，减少了配置的复杂性。

  任务并行编程模型指的是每个工作项在执行内核程序（kernel）时相对独立，工作项间没有直接依赖关系。在这种模型中，每个工作项可以看作是一个单独的计算单元，它只处理其对应的任务，并且与其他工作项的执行没有直接的干扰。

  在任务并行模型中，工作项并不一定要共享计算资源或执行相同的操作，而是根据任务的需要在不同的计算单元上独立执行。开发者可以通过以下方法来实现任务并行：

  • 使用 OpenCL 设备支持的向量数据类型：利用 OpenCL 提供的向量类型（如 float4, int4 等）来进行任务并行计算。

  • 同时执行多个内核（kernels）：可以在同一个设备上同时执行多个内核程序，或者选择性地执行内核程序中的不同部分。

  • 交叉执行原生（native）内核程序：在执行 OpenCL 内核的同时，还可以执行一些设备支持的原生内核程序（如 OpenCL 内建的数学库函数）。

  多个工作项或任务之间往往需要同步，OpenCL 提供了两种主要的同步机制：

  • 工作组内部同步：

    • 在同一个工作组中的所有工作项之间的同步，可以通过 工作组的阻断函数（barrier function） 来实现。使用 barrier() 函数，工作组中的工作项可以等待其他工作项完成指定的操作后再继续执行。这对于在工作组内处理共享数据时非常重要。

    • 工作组之间没有同步机制，即无法通过阻断函数来同步不同工作组的执行。

  • 命令队列同步：OpenCL 还提供了命令队列（Command Queue）的同步机制。命令队列中的命令按照顺序执行，OpenCL 通过 clFinish() 或 clFlush() 等函数确保队列中的命令按预期顺序执行，并且命令在被执行前不会被跳过。

    • 命令队列内部同步：OpenCL 为命令队列提供了类似的阻断函数，确保命令在被执行之前全部完成。这个阻断函数适用于对内存对象的读写操作。

    • 命令队列间同步：OpenCL 没有提供直接同步不同命令队列的 API。但可以通过 事件（Event） 机制来间接实现同步。通过关联事件与命令，可以确保一个命令队列中的命令在另一个命令队列中的命令执行完成后再继续执行。

3 代码实践

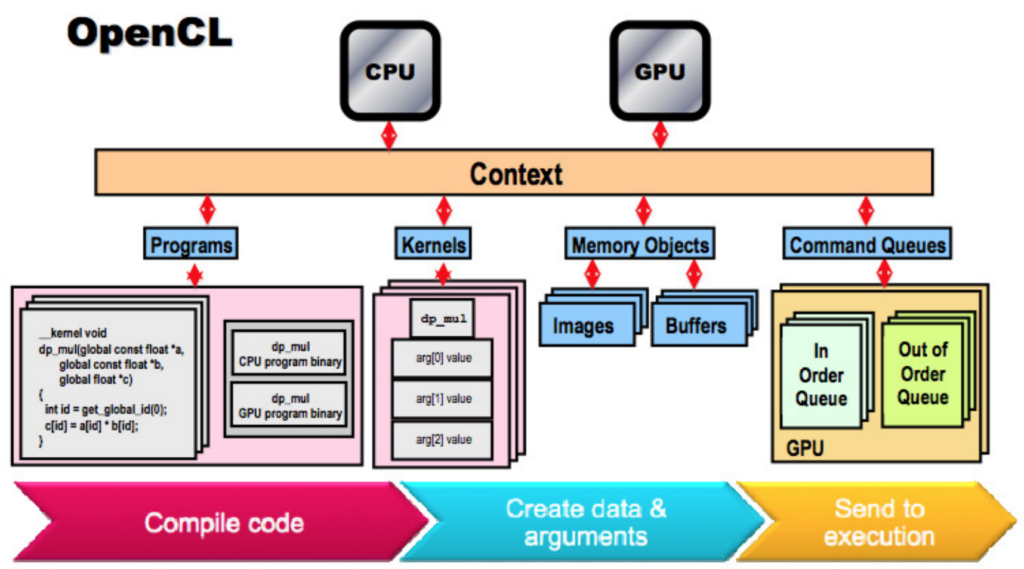

  OpenCL程序的基本流程为初始化、资源配置、内核执行、结果读取、资源释放5个核心阶段：

  1. 初始化：包括选择平台和设备，创建上下文和命令队列。

  2. 资源配置：包括创建内存对象（如缓冲区、图像等）、加载内核程序（kernel）、设置内核参数等。

  3. 内核执行：将配置好的内核程序提交到命令队列中执行。

  4. 结果读取：从内存对象中读取计算结果。

  5. 资源释放：释放之前分配的内存对象、内核程序和命令队列等资源。

OpenCL使用C++写更加简洁，但是这里还是选择使用C语言写。另外每个API的细节不会讲，建议了解基本流程后去看相关文档。

3.1 初始化

  初始化阶段核心目的是找到异构计算设备（如GPU、CPU、FPGA等），并建立主机与设备之间的通信基础，是后续所有操作的前提。

  1. 获取OpenCL平台：平台是OpenCL的基础抽象，代表一个OpenCL实现（如AMD、NVIDIA、Intel的OpenCL驱动）。通过clGetPlatformIDs函数获取系统中所有可用的OpenCL平台列表，可选择特定平台（如优先选择GPU对应的平台）。

  2. 选择计算设备：每个平台下包含一个或多个计算设备，通过clGetDeviceIDs函数获取选定平台下的所有设备（可指定设备类型，如GPU、CPU），并选择一个或多个设备用于后续计算（通常优先选择并行性能更强的GPU）。

  3. 创建上下文（Context）：上下文是OpenCL的核心管理对象，用于关联选定的设备、内存、程序和内核，是主机与设备之间的“桥梁”。通过clCreateContext函数创建上下文，绑定之前选定的设备，后续所有资源（内存、程序等）都需关联到此上下文。

  4. 创建命令队列（Command Queue）：命令队列用于将主机端的命令（如内核执行、内存拷贝）发送到设备端，并控制命令的执行顺序（如按顺序执行、乱序执行）。通过clCreateCommandQueueWithProperties函数创建，绑定到上下文和具体设备，后续所有设备操作都需通过命令队列提交。

bool init_opencl(cl_platform_id& platform, cl_device_id& device,
                 cl_context& context, cl_command_queue& queue) {
    // 获取平台
    cl_uint num_platforms{};
    cl_int err = clGetPlatformIDs(1, &platform, &num_platforms);
    if (err != CL_SUCCESS || num_platforms == 0) {
        spdlog::error("获取 OpenCL Get platform failed {}", err);
        return false;
    }

    spdlog::info("Found {} OpenCL platform(s)", num_platforms);
    char name[256];
    clGetPlatformInfo(platform, CL_PLATFORM_NAME, sizeof(name), name, nullptr);
    spdlog::info("Using OpenCL platform: {}", name);
    // 获取设备（GPU/CPU）
    cl_uint num_devices{};
    err = clGetDeviceIDs(platform, CL_DEVICE_TYPE_GPU, 1, &device, &num_devices);
    // 如果没有 GPU，降级使用 CPU
    if (err != CL_SUCCESS || num_devices == 0) {
        spdlog::warn("can not find any GPU，use CPU as OpenCL device");
        err = clGetDeviceIDs(platform, CL_DEVICE_TYPE_CPU, 1, &device, &num_devices);
        if (err != CL_SUCCESS || num_devices == 0) {
            spdlog::error("get OpenCL device failed, errorcode ：{}", err);
            return false;
        }
    }

    clGetDeviceInfo(device, CL_DEVICE_NAME, sizeof(name), name, nullptr);
    spdlog::info("Using OpenCL device: {}", name);
    // 创建上下文
    context = clCreateContext(nullptr, 1, &device, nullptr, nullptr, &err);
    if (err != CL_SUCCESS) {
        spdlog::error("创建 OpenCL failed ，errorcode : {}", err);
        return false;
    }

    // 创建命令队列
    queue = clCreateCommandQueueWithProperties(context, device, 0, &err);
    if (err != CL_SUCCESS) {
        spdlog::error("create OpenCL command queue failed, errorcode = {}", err);
        return false;
    }

    spdlog::info("OpenCL env initialized success");
    return true;
}

  能够看到我的机器上的设备有NVIDIA GeForce RTX 3050。

[2026-02-01 18:23:55.851] [info] Found 1 OpenCL platform(s)
[2026-02-01 18:23:55.851] [info] Using OpenCL platform: NVIDIA CUDA
[2026-02-01 18:23:55.851] [info] Using OpenCL device: NVIDIA GeForce RTX 3050

3.2 编译加载内核程序

  初始化完成之后就可以加载OpenCL内核程序了。这里的流程和opengl加载shader程序比较类似，区别是OpenCL多了kernel的概念。OpenCL的kernel是一个独立的函数，用于在设备上执行并行计算。

cl_int err;
cl_program program = clCreateProgramWithSource(context, 1, &opencl_kernel_source, nullptr, &err);
if (err != CL_SUCCESS) {
    state.SkipWithError(fmt::format(" OpenCL 程序失败，错误码：{}", err).c_str());
    return;
}

// 编译内核
err = clBuildProgram(program, 1, &device, nullptr, nullptr, nullptr);
if (err != CL_SUCCESS) {
    // 打印编译错误信息
    char build_log[1024];
    clGetProgramBuildInfo(program, device, CL_PROGRAM_BUILD_LOG, sizeof(build_log), build_log, nullptr);
    spdlog::error("OpenCL 内核编译失败：\n{}", build_log);
    state.SkipWithError("OpenCL 内核编译失败");
    return;
}

// 创建内核对象
cl_kernel kernel = clCreateKernel(program, "matrix_multiply", &err);
if (err != CL_SUCCESS) {
    state.SkipWithError(fmt::format("创建 OpenCL 内核失败，错误码：{}", err).c_str());
    return;
}

  OpenCL内核是由OpenCL C语言编写的程序，类似于GPU或其他硬件上的"函数"。它定义了如何在设备上处理输入数据，并生成输出数据。每个内核通过多个工作项（work-item）并行执行，每个工作项负责执行内核的一部分任务。Kernel 并非普通的函数，其核心特点是“单函数、多实例”——即一个Kernel函数被编写为处理单个数据单元的逻辑，执行时由设备端启动大量独立的“工作项（Work-Item）”，每个工作项对应一个Kernel函数实例，并行处理不同的数据单元。例如，处理一个1024元素的数组时，可启动1024个工作项，每个工作项执行一次Kernel，处理数组中的一个元素。语法上需遵循以下核心规则，确保能被设备端编译器识别和编译：

  1. Kernel 声明关键字：必须在函数返回值前添加__kernel关键字，标识该函数为设备端可执行的Kernel，例如： __kernel void add(__global const int* a, __global const int* b, __global int* c)，其中void为返回值类型（Kernel通常无返回值，结果通过输出参数传递）。

  2. 内存地址空间限定符：Kernel的参数需指定内存地址空间，明确参数所在的内存区域（OpenCL设备端内存分为4类），常用限定符如下：

    • __global：全局内存，主机端和设备端均可访问，是最常用的地址空间，用于存储输入/输出数据，所有工作项可共享，但访问延迟较高。

    • __local：局部内存，仅同一“工作组（Work-Group）”内的工作项可共享，访问速度快，用于存储工作组内的临时数据（如中间计算结果），生命周期与工作组一致。

    • __private：私有内存，每个工作项独立拥有，仅自身可访问，用于存储工作项内部的临时变量（如循环计数器），访问速度最快。

    • __constant：常量内存，用于存储固定不变的数据（如配置参数），主机端初始化后不可修改，所有工作项可共享，访问速度优于全局内存。

  3. 函数参数规则：Kernel参数仅支持标量类型（int、float、char等）、指针类型（对应各类内存对象），不支持结构体、联合体等复杂类型（部分设备支持扩展，但不推荐，影响兼容性）；参数传递方向需明确（输入/输出），输入参数通常添加const修饰，避免误修改。

  4. 内置函数与变量：Kernel可调用OpenCL内置函数（如数学函数、内存操作函数），同时可使用OpenCL提供的内置变量，用于获取当前工作项、工作组的相关信息，实现差异化执行逻辑。

  每个Kernel函数执行时，会自动创建多个工作项（Work-Item）并行执行，每个工作项负责处理一个数据单元。为了实现并行计算，OpenCL提供了一组核心内置变量，用于定位和标识当前工作项、工作组的位置信息。

  • get_global_id(dim)：获取当前工作项在全局工作空间中的唯一ID，dim为维度索引（0=1D、1=2D、2=3D），例如1D场景下，1024个工作项的ID为0~1023。

  • get_global_size(dim)：获取全局工作空间的总工作项数量，即内核执行的总并行度。

  • get_local_id(dim)：获取当前工作项在其所属工作组内的局部ID，同一工作组内的工作项ID从0开始递增。

  • get_local_size(dim)：获取单个工作组内的工作项数量（即local size）。

  • get_group_id(dim)：获取当前工作组在全局工作组空间中的ID，全局工作组数量=全局工作项数量÷工作组大小（需整除，否则会自动补齐）。

  示例：1D场景下，全局工作项数量=1024，工作组大小=32，则全局工作组数量=32，某工作项get_global_id(0)=50，则其get_group_id(0)=1（50÷32=1），get_local_id(0)=18（50%32=18）。   Kernel的执行完全由设备端调度，主机端仅负责提交执行命令和传递参数，其执行流程如下：

  1. 主机端通过clSetKernelArg设置Kernel参数，将主机端数据（通过全局内存对象）传递给Kernel。

  2. 主机端通过clEnqueueNDRangeKernel提交Kernel执行命令，指定全局工作项数量（global size）和工作组大小（local size）。

  3. 设备端命令队列接收命令后，将全局工作项划分为若干工作组，每个工作组包含固定数量的工作项（local size）。

  4. 设备端调度工作组执行，同一工作组内的工作项同步执行（可通过barrier(CLK_LOCAL_MEM_FENCE)等同步函数实现工作组内同步），不同工作组之间异步执行（无默认同步，需主机端通过命令队列同步）。

  5. 每个工作项执行一次Kernel函数，通过内置变量获取自身定位，处理对应的数据单元，计算结果写入输出内存对象。

  6. 所有工作项执行完成后，Kernel执行结束，设备端通知主机端，主机端可读取计算结果。

  Kernel的关键注意事项：

  • 无状态执行：每个工作项执行Kernel时相互独立，无默认共享状态（除局部内存和全局内存外），不可直接访问其他工作项的私有变量，避免数据竞争。

  • 同步机制：工作组内的工作项可通过barrier()函数同步（确保某一步操作完成后再执行下一步），工作组之间需通过主机端命令队列同步（如clFinish），否则可能出现数据错乱。

  • 兼容性：Kernel需遵循OpenCL C标准，避免使用设备相关的扩展语法，否则会导致编译失败或无法跨设备运行（如NVIDIA和AMD的GPU对部分扩展支持不同）。

  • 性能优化：Kernel的性能取决于局部内存的使用（减少全局内存访问）、工作组大小的合理配置（匹配设备硬件规格）、避免分支语句（如if-else，会降低并行效率）、数据对齐等。

  Kernel 是程序对象（Program）的子集，一个Program对象可包含多个Kernel函数（即一个OpenCL源码文件中可编写多个__kernel函数），编译Program后，可通过clCreateKernel函数提取其中任意一个Kernel，生成独立的Kernel对象，用于后续执行。例如，一个Program中可包含加法、乘法两个Kernel，主机端可根据需求，分别创建两个Kernel对象，单独或批量执行。

3.3 内存对象创建与数据传输

  在 OpenCL 中，内存对象通常指代$cl_mem$类型对象。这些内存对象可以用于存储数据并在主机和设备之间传输。创建内存对象通常通过 clCreateBuffer 或 clCreateImage 函数。内存对象创建好之后，可以通过clSetKernelArg函数设置Kernel参数，将内存对象传递给Kernel。同时也可以使用clEnqueueWriteBuffer，clEnqueueWriteImage将数据从主机复制到设备。

    // 初始化矩阵数据
    auto A_host = create_random_matrix(n);
    auto B_host = create_random_matrix(n);
    std::vector<float> C_host(n * n, 0.0f);

    // 创建 OpenCL 缓冲区（显存）
    cl_mem A_buf = clCreateBuffer(context, CL_MEM_READ_ONLY | CL_MEM_COPY_HOST_PTR,
                                  n * n * sizeof(float), A_host.data(), &err);
    cl_mem B_buf = clCreateBuffer(context, CL_MEM_READ_ONLY | CL_MEM_COPY_HOST_PTR,
                                  n * n * sizeof(float), B_host.data(), &err);
    cl_mem C_buf = clCreateBuffer(context, CL_MEM_WRITE_ONLY,
                                  n * n * sizeof(float), nullptr, &err);
    if (err != CL_SUCCESS) {
        state.SkipWithError(fmt::format("创建 OpenCL 缓冲区失败，错误码：{}", err).c_str());
        return;
    }

    // 设置内核参数
    clSetKernelArg(kernel, 0, sizeof(cl_mem), &A_buf);
    clSetKernelArg(kernel, 1, sizeof(cl_mem), &B_buf);
    clSetKernelArg(kernel, 2, sizeof(cl_mem), &C_buf);
    clSetKernelArg(kernel, 3, sizeof(int), &n);

    clEnqueueWriteBuffer(queue, A_buf, CL_FALSE, 0, n*n*sizeof(float), A_host.data(), 0, nullptr, nullptr);
    clEnqueueWriteBuffer(queue, B_buf, CL_FALSE, 0, n*n*sizeof(float), B_host.data(), 0, nullptr, nullptr);

3.4 内核执行

  在 OpenCL 中，执行内核（Kernel）是指将计算任务分配给设备（如 GPU 或 CPU）进行并行处理。执行内核需要通过命令队列（Command Queue）提交执行命令，指定全局工作项数量（global size）和工作组大小（local size）。

    // 执行内核
    err = clEnqueueNDRangeKernel(queue, kernel, 2, nullptr,
                                global_work_size, local_work_size,
                                0, nullptr, nullptr);
    if (err != CL_SUCCESS) {
        state.SkipWithError(fmt::format("执行 OpenCL 内核失败，错误码：{}", err).c_str());
        break;
    }

    clFinish(queue);

    // 将结果从设备拷贝回主机
    clEnqueueReadBuffer(queue, C_buf, CL_TRUE, 0, n*n*sizeof(float), C_host.data(), 0, nullptr, nullptr);

3.5 资源释放

  在 OpenCL 程序执行完成后，释放之前分配的资源是非常重要的步骤，以避免内存泄漏和资源浪费。主要需要释放的资源包括内存对象、内核对象、程序对象、命令队列和上下文等。

    // 释放 OpenCL 资源
    clReleaseMemObject(A_buf);
    clReleaseMemObject(B_buf);
    clReleaseMemObject(C_buf);
    clReleaseKernel(kernel);
    clReleaseProgram(program);
    clReleaseCommandQueue(queue);
    clReleaseContext(context);

3.6 完整代码

  init_opencl代码在上面。

// 矩阵大小（可通过 benchmark 参数调整）
constexpr size_t DEFAULT_MATRIX_SIZE = 1024;
// OpenCL 内核源码（矩阵相乘）
const char* opencl_kernel_source = R"(
__kernel void matrix_multiply(
    __global const float* A,
    __global const float* B,
    __global float* C,
    const int N)
{
    // 获取全局索引
    int row = get_global_id(0);
    int col = get_global_id(1);

    if (row < N && col < N) {
        float sum = 0.0f;
        for (int k = 0; k < N; k++) {
            sum += A[row * N + k] * B[k * N + col];
        }
        C[row * N + col] = sum;
    }
}
)";

static void BM_OpenCL_MatrixMultiply(benchmark::State& state) {
    const size_t n = state.range(0);
    cl_platform_id platform;
    cl_device_id device;
    cl_context context;
    cl_command_queue queue;

    // 初始化 OpenCL 环境（只执行一次）
    if (!init_opencl(platform, device, context, queue)) {
        state.SkipWithError("OpenCL inistialize failed");
        return;
    }

    // 创建 OpenCL 内核
    cl_int err;
    cl_program program = clCreateProgramWithSource(context, 1, &opencl_kernel_source, nullptr, &err);
    if (err != CL_SUCCESS) {
        state.SkipWithError(fmt::format(" OpenCL 程序失败，错误码：{}", err).c_str());
        return;
    }

    // 编译内核
    err = clBuildProgram(program, 1, &device, nullptr, nullptr, nullptr);
    if (err != CL_SUCCESS) {
        // 打印编译错误信息
        char build_log[10240];
        clGetProgramBuildInfo(program, device, CL_PROGRAM_BUILD_LOG, sizeof(build_log), build_log, nullptr);
        spdlog::error("OpenCL 内核编译失败：\n{}", build_log);
        state.SkipWithError("OpenCL 内核编译失败");
        return;
    }

    // 创建内核对象
    cl_kernel kernel = clCreateKernel(program, "matrix_multiply", &err);
    if (err != CL_SUCCESS) {
        state.SkipWithError(fmt::format("创建 OpenCL 内核失败，错误码：{}", err).c_str());
        return;
    }

    // 初始化矩阵数据
    auto A_host = create_random_matrix(n);
    auto B_host = create_random_matrix(n);
    std::vector<float> C_host(n * n, 0.0f);

    // 创建 OpenCL 缓冲区（显存）
    cl_mem A_buf = clCreateBuffer(context, CL_MEM_READ_ONLY | CL_MEM_COPY_HOST_PTR,
                                  n * n * sizeof(float), A_host.data(), &err);
    cl_mem B_buf = clCreateBuffer(context, CL_MEM_READ_ONLY | CL_MEM_COPY_HOST_PTR,
                                  n * n * sizeof(float), B_host.data(), &err);
    cl_mem C_buf = clCreateBuffer(context, CL_MEM_WRITE_ONLY,
                                  n * n * sizeof(float), nullptr, &err);
    if (err != CL_SUCCESS) {
        state.SkipWithError(fmt::format("创建 OpenCL 缓冲区失败，错误码：{}", err).c_str());
        return;
    }

    // 设置内核参数
    clSetKernelArg(kernel, 0, sizeof(cl_mem), &A_buf);
    clSetKernelArg(kernel, 1, sizeof(cl_mem), &B_buf);
    clSetKernelArg(kernel, 2, sizeof(cl_mem), &C_buf);
    clSetKernelArg(kernel, 3, sizeof(int), &n);

    // 设置工作项大小（2D 网格）
    size_t global_work_size[2] = {n, n};
    size_t local_work_size[2] = {16, 16}; // 工作组大小（适配大多数 GPU）

    // 基准测试循环（只测计算+数据传输，初始化只做一次）
    for (auto _ : state) {
        // 将数据从主机拷贝到设备（可选：如果数据不变，可只拷贝一次）
        clEnqueueWriteBuffer(queue, A_buf, CL_FALSE, 0, n*n*sizeof(float), A_host.data(), 0, nullptr, nullptr);
        clEnqueueWriteBuffer(queue, B_buf, CL_FALSE, 0, n*n*sizeof(float), B_host.data(), 0, nullptr, nullptr);

        // 执行内核
        err = clEnqueueNDRangeKernel(queue, kernel, 2, nullptr,
                                     global_work_size, local_work_size,
                                     0, nullptr, nullptr);
        if (err != CL_SUCCESS) {
            state.SkipWithError(fmt::format("执行 OpenCL 内核失败，错误码：{}", err).c_str());
            break;
        }

        clFinish(queue);

        // 将结果从设备拷贝回主机
        clEnqueueReadBuffer(queue, C_buf, CL_TRUE, 0, n*n*sizeof(float), C_host.data(), 0, nullptr, nullptr);

        benchmark::DoNotOptimize(C_host);
    }

    // 清理资源
    clReleaseMemObject(A_buf);
    clReleaseMemObject(B_buf);
    clReleaseMemObject(C_buf);
    clReleaseKernel(kernel);
    clReleaseProgram(program);
    clReleaseCommandQueue(queue);
    clReleaseContext(context);

    state.SetItemsProcessed(static_cast<int64_t>(state.iterations()) * n * n * n);
    state.SetLabel(fmt::format("OpenCL | Matrix Size: {}x{}", n, n));
}
BENCHMARK(BM_OpenCL_MatrixMultiply)->Unit(benchmark::kMillisecond)->Arg(256);//->Arg(512)->Arg(1024);

  代码执行后能够看到OpenCL的运行时间：

BM_OpenCL_MatrixMultiply/256      0.425 ms        0.426 ms         1723 items_per_second=39.3629G/s OpenCL | Matrix Size: 256x256
BM_CPU_MatrixMultiply/256          15.1 ms         14.9 ms           45 items_per_second=1.12368G/s CPU | Matrix Size: 256x256
BM_Eigen_MatrixMultiply/256        1.25 ms         1.26 ms          560 items_per_second=13.3621G/s Eigen CPU | Matrix Size: 256x256

4 Profiling

  在 OpenCL 中，优化和性能调优是非常重要的步骤。幸运的是，OpenCL 提供了一些工具和技术来帮助开发者分析和优化程序的性能。这些工具通常可以用来进行 性能分析、瓶颈定位、内存访问优化 等。

4.1 OpenCL 自带的 Profiling 功能

  OpenCL 允许在运行时启用内核和命令队列的 profiling（性能分析）功能。这能帮助你监控内核的执行时间、内存操作时间等详细的性能指标。   在创建命令队列时，可以设置 CL_QUEUE_PROFILING_ENABLE 标志启用性能分析。

cl_command_queue queue = clCreateCommandQueue(
    context,
    device,
    CL_QUEUE_PROFILING_ENABLE, // 启用 profiling
    &err
);

  在内核执行之后，可以使用 clGetEventProfilingInfo 获取详细的性能数据，如内核启动时间、执行时间、内存传输时间等。

cl_event event;  // 需要在内核执行时传递事件对象

// 获取执行时间
cl_ulong start_time, end_time;
clGetEventProfilingInfo(event, CL_PROFILING_COMMAND_START, sizeof(cl_ulong), &start_time, nullptr);
clGetEventProfilingInfo(event, CL_PROFILING_COMMAND_END, sizeof(cl_ulong), &end_time, nullptr);
cl_ulong execution_time = end_time - start_time;

  除了内核的执行时间，还可以获取 数据传输时间（从主机到设备、从设备到主机的传输），例如：

cl_ulong write_start, write_end;
clGetEventProfilingInfo(write_event, CL_PROFILING_COMMAND_START, sizeof(cl_ulong), &write_start, nullptr);
clGetEventProfilingInfo(write_event, CL_PROFILING_COMMAND_END, sizeof(cl_ulong), &write_end, nullptr);
cl_ulong transfer_time = write_end - write_start;

  这些数据可以用来了解哪些部分的代码是性能瓶颈，是否存在不必要的内存传输，或者内核执行时间是否过长。

4.2 Intel® VTune™ Profiler

  Intel® VTune™ Profiler 是一个功能强大的性能分析工具，适用于各种硬件平台（包括 CPU、GPU、FPGA 等）。它能够深入分析 OpenCL 应用程序的性能，提供详细的内核分析、热点分析、线程和并行度分析等。主要功能：

  • OpenCL 内核分析：支持分析 OpenCL 内核的性能瓶颈。

  • GPU 性能分析：能够分析 GPU 的利用率、内存访问模式、数据传输等性能问题。

  • 事件和指标监控：提供硬件事件计数器，帮助开发者了解不同的硬件资源使用情况。

  • 热图：生成 CPU、GPU、内存等的热点图，直观展示性能瓶颈。

  优点：

  • 提供非常详细的性能分析报告。

  • 可视化结果，易于分析瓶颈。

  • 支持多种平台，特别是 Intel 架构。

4.3 NVIDIA Nsight Compute 和 Nsight Systems

  对于使用 NVIDIA GPU 的 OpenCL 应用程序，NVIDIA Nsight Compute 和 Nsight Systems 提供了强大的性能分析工具，帮助开发者分析 OpenCL 程序的性能。Nsight Compute 是一个专注于 GPU 内核性能分析的工具，而 Nsight Systems 则更关注整个系统的性能，包括 CPU、GPU 之间的交互。Nsight Compute 是 NVIDIA 提供的一个详细的分析工具，专门针对 GPU 内核的性能分析，支持 OpenCL 内核的分析。它能够提供非常详细的 GPU 计算分析，并支持多种性能指标，如内存访问模式、内核执行时间、硬件事件等。

  • 内核性能分析：提供 OpenCL 内核的详细执行统计信息。

  • 内存访问分析：检查内存访问模式，帮助开发者优化内存传输。

  • 硬件资源利用：分析 GPU 的 SM（Streaming Multiprocessor）、寄存器、内存等资源利用率。

  Nsight Systems 提供了跨平台的性能分析功能，可以监视 GPU、CPU 和其他硬件资源。它不仅适用于 OpenCL，还支持 CUDA 和其他平台。

  • 全局性能分析：监控整个应用程序的执行流程，捕捉 CPU 和 GPU 的交互。

  • 多线程调试：对于多线程的 OpenCL 程序，Nsight Systems 能够帮助你分析线程同步、并行度等问题。

4.4 AMD Radeon™ Profiler

  AMD Radeon Profiler 是 AMD 提供的工具，专门用于分析运行在 AMD GPU 上的 OpenCL 程序。它能够帮助开发者理解 GPU 的计算性能、内存利用率以及 OpenCL 程序的瓶颈。功能：

  • 内核分析：提供每个 OpenCL 内核的详细执行数据。

  • GPU 资源监控：检查 GPU 的各种资源使用情况，包括寄存器、内存、缓存等。

  • 实时数据监控：可以实时监控 OpenCL 程序的性能，进行优化调试。

4.5 CodeXL

  CodeXL 是 AMD 提供的一款开源的性能分析工具，支持 OpenCL、CUDA 等计算平台。它可以提供详细的性能数据，帮助开发者优化 OpenCL 程序的计算性能和内存传输。

  • 内核分析：分析 OpenCL 内核的执行时间、资源使用情况等。

  • GPU 性能监控：监控 GPU 的利用率、内存带宽、缓存使用情况等。

  • 代码优化建议：提供基于性能瓶颈的优化建议。

4.6 Android GPU Inspector (AGI)

Android GPU Inspector (AGI) 是 Google 提供的一款专门用于分析和优化 Android 应用 GPU 性能的工具。它支持 Vulkan 和 OpenGL ES 的性能分析。

  • Vulkan 和 OpenGL ES 支持：支持在 Android 设备上分析 Vulkan 和 OpenGL ES 应用。

  • GPU 性能瓶颈分析：提供硬件利用率、内存带宽、GPU 负载等数据。

  • 帧分析：帮助分析每一帧的 GPU 执行情况，揭示性能瓶颈。

  • 异步计算分析：可以监控 GPU 的异步计算任务，优化多核并行计算的性能。

  • 图形 API 跟踪：实时跟踪 Vulkan 和 OpenGL ES 的 API 调用，检查是否有冗余或低效的调用。

  优点：

  • 强大的 GPU 分析和调试功能，适用于 Vulkan 和 OpenGL ES。

  • 集成到 Android Studio 中，可以直接在开发环境中使用。

  • 提供详尽的性能指标和瓶颈报告。

4.7 RenderDoc

  RenderDoc 是一个跨平台的图形调试工具，支持 Android 上的 OpenGL ES、Vulkan 和 Direct3D（通过 Android 的其他系统工具）。

  • 图形帧捕捉：能够捕捉并分析单个渲染帧的详细信息。

  • Vulkan 和 OpenGL 支持：支持 Android 上的 Vulkan 和 OpenGL ES 应用。

  • 性能分析：捕获并分析 GPU 命令，找出性能瓶颈。

  • API 调用分析：查看每个图形 API 调用的执行情况，帮助找出不必要的调用。

  优点：

  • 开源且免费，适用于多种图形 API。

  • 强大的帧调试功能，帮助开发者精确找出渲染性能问题。

4.8 GPU Profiler in Android Studio

  Android Studio Profiler 是 Android Studio 提供的集成性能分析工具，允许开发者在应用运行时查看 CPU、内存和 GPU 使用情况。

  • CPU 和内存分析：显示应用的 CPU 使用情况、内存使用量、GC 活动等。

  • GPU 性能数据：提供 GPU 渲染时间、每帧的 GPU 使用情况等数据，帮助开发者优化渲染性能。

  • 帧时间分析：可以查看帧的渲染时间，帮助分析帧率掉帧的原因。

  • 帧视图：查看每帧的渲染时间、CPU 和 GPU 的使用情况。

  优点：

  • 集成在 Android Studio 中，方便开发者直接在 IDE 内进行性能分析。

  • 可以同时分析多个性能指标（CPU、GPU、内存等）。

4.9 Perfetto

  Perfetto 是 Android 的一个性能分析工具，能够提供多种硬件和软件层次的性能数据，支持 Android 平台的 GPU 性能分析。

  • 详细性能跟踪：跟踪 GPU、CPU、内存、IO 等的性能数据。

  • GPU 使用情况分析：可以分析 Android 设备上 GPU 的负载、渲染时间等。

  • 集成到 Android Studio：支持直接从 Android Studio 内部进行分析。

  优点：

  • 开源且高效，适用于深度性能分析。

  • 与 Android 系统紧密集成，能提供设备和应用的全面性能数据。

4.10 Xcode Instruments (GPU Performance)

  Instruments 是 Xcode 提供的一个性能分析工具，能够详细分析 iOS 应用的 CPU、GPU、内存等资源使用情况。

  • GPU 性能分析：通过 Instruments 提供的 GPU Analyzer 来分析图形性能。

  • 绘制视图和层分析：查看应用中每一帧的 GPU 绘制时间，分析哪些图形操作占用了大量 GPU 时间。

  • Frame Capture：捕捉每一帧的 GPU 渲染细节，分析渲染流水线，找到性能瓶颈。

  • Core Animation 分析：分析动画层的 GPU 使用情况，查找性能优化点。

  优点：

  • 提供高精度的 GPU 性能分析，帮助开发者优化渲染流程。

  • 与 Xcode 紧密集成，方便开发者直接在开发环境中使用。

4.11 Metal Performance Shaders (MPS) Profiler

  Metal Performance Shaders 是 Apple 为 iOS 和 macOS 提供的一套图形和计算加速库，支持 GPU 加速操作。

  • GPU 负载分析：监控 Metal 应用的 GPU 负载、内存使用情况等。

  • 性能分析：提供 GPU 性能分析数据，包括执行时间、内存带宽、渲染队列等。

  • 数据分析：能够提供每个 Metal 操作的性能指标，帮助开发者优化计算密集型操作。

  优点：

  • 专门为 Metal 应用设计的优化工具，提供高效的 GPU 性能分析。

  • 提供详细的 Metal API 调用数据，帮助开发者优化 GPU 使用。

5. 参考文献
